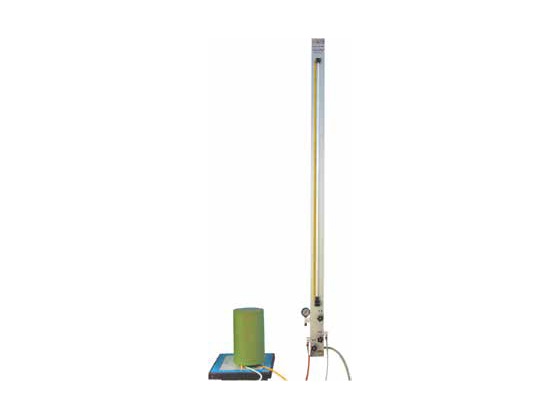

Jauge de trop-plein hydraulique

Références : EH0S-35

La jauge de décantation EH0S-35 est adaptée à la surveillance du tassement ou du soulèvement dans les remblais, les fondations et les barrages. Elle est composé d’un tube gradué et d’une cellule étanche à trois accès – le premier pour un tuyau de trop-plein relié par un tube en nylon à la colonne, le deuxième permet le drainage de l’excès d’eau de la cellule et le troisième accès permet le drainage atmosphérique pour maintenir la pression à l’intérieur de la cellule. La cellule est installée dans le sol et le tube sur un sol ferme à l’extérieur de la structure. L’eau déshuilée est remplie dans le tube de mesure et la tubulure le reliant à la cellule.
En comparant le niveau d’eau dans le tube de support avec les lectures précédentes, on obtient le tassement ou le soulèvement auquel la cellule est soumise.
