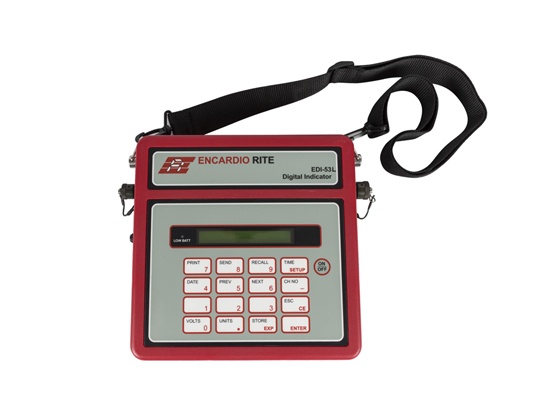

Unité de lecture/ enregistreur de données portable en cinq variantes

Unité de lecture/ enregistreur de données portable en cinq variantes

Références : EDl-53

L’unité de lecture EDI-53 est disponible en cinq variantes, comme décrit ci-dessous. L’unité affiche la grandeur de mesure directement dans les unités d’ingénierie applicables. Il a une mémoire pour stocker 3600 lectures avec la date et la chaux de jusqu’à 250 capteurs. Le boîtier et les accessoires fournis sont similaires à l’EDI- 51V.

Modèle EDI-53L est utilisé pour les capteurs de jauges de contrainte résistifs, y compris les cellules de charge.

Modèle EDI-53ELV est utilisé pour lire l’inclinomètre de niveau électrique et stocke les données en volts (la valeur en unités d’ingénierie peut être calculée dans la feuille Microsoft Excel en utilisant le coefficient de polynômes indiqué dans le certificat d’essai de l’inclinomètre).

Modèle EDI-53P – Le modèle EDI-53P est utilisé pour lire les capteurs de déplacement potentiométriques. avec sortie tension pleine échelle 0-2 V

Modèle EDE-531 – EDI-53I est conçu pour lire des transducteurs avec une sortie courant continu 4-20 mA.

Modèle EDI-53UTM – Le modèle EDI-53UTM est conçu pour être utilisé avec la gamme d’inclinomètres uniaxiaux. Cependant, avec un interrupteur externe, il peut également être utilisé avec des capteurs d’inclinaison biaxiale. Plage de fréquence 500H z à 5k Hz

Caractéristiques Techniques :

Modèle EDl-53L Capteur à jauges de contrainte à pont de jauge de contrainte avec 0 … 3 mV/V à la sortie – Tension : 5 V DC et Gain du préamplificateur : 100
Modèle EDI-53ELV Entrée : EL inclinomètre (Sortie tension) et Tension 12 V DC (standard)
Modèle EDI-53P Entrée : 0-2 V DC et Tension 5 V DC
Modèle EDI-531 Entrée : 4-20 mAD C courant 50 0hm
Modèle EDI-53UTM Entrée : ± 2 V, ± 4 V, or ± 8V (configuré usine)
