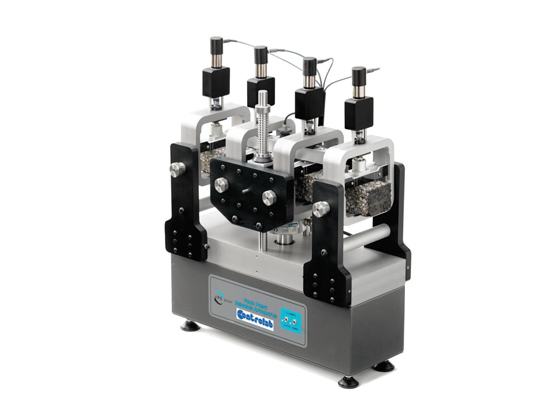

banc de flexion à 4 points servo-pneumatique

banc de flexion à 4 points servo-pneumatique

Selon EN 12697-22 / BS 598:110

Référence : C5000

Appareil de chargement pneumatique contrôlé par un système servo hydraulique permettant un suivi précis des signaux cycliques.
Système de  » Règle flottante  » pour les capteurs de déplacement de l’éprouvette permet d’éliminer les erreurs dues à la déformation du bâti.
Rotation sans friction et translation horizontale des charges et points de réaction.
Sollicitation sinusoïdale ou haversienne en déformation ou en contrainte contrôlée.

Caractéristiques :
• Fréquence de chargement : jusqu’à 60 Hz (avec limites de niveau de chargement à haute fréquence).
• Capacité de chargement : jusqu’à 5 kN dynamique.
• Amplitude de déplacement de l’activateur : 10 mm.
• Taille des éprouvettes : hauteur max 70 mm, largeur max 85 mm et longueur minimale de 380 mm.
• Alimentation air comprimée : 800 à 900 kPa, air filtré sec, débit minimum de 5 litres/seconde.
• Appareil : 460 x 230 x 600 mm
• Poids : 35 kg.
• Réservoir d’air : 450 x 470 x 330 mm / Poids : 9,5 kg.
