essai d’orniérage

essai d'orniérage

Selon EN 12697-22 / BS 598:110

Référence : B0570

Ce matériel permet de mesurer la résistance à l’orniérage des enrobés bitumineux sous trafic.
Une éprouvette est soumise aux passages répétés d’une roue sous des conditions spécifiques de charge, vitesse et température.
Pendant cet essai, le développement du profil de déformation est contrôlé en continu.
L’orniérieur permet de réaliser les méthodes d’essai A et B spécifiées dans la norme EN 12697-22 .
La procédure A nécessite l’exécution de l’essai sur six éprouvettes.
La procédure B : deux plaques seulement doivent subir l’essai, mais la profondeur de la déformation doit être mesurée sur plus de points le long du profil longitudinal de la déformation.

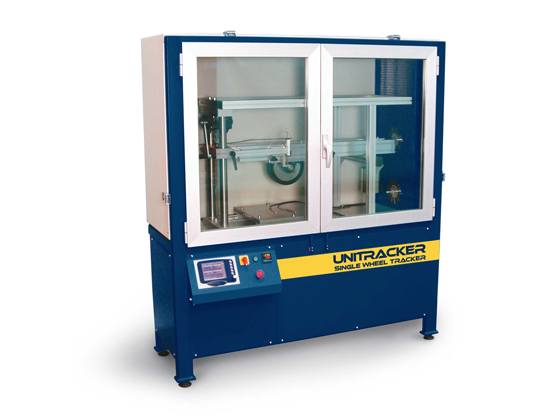

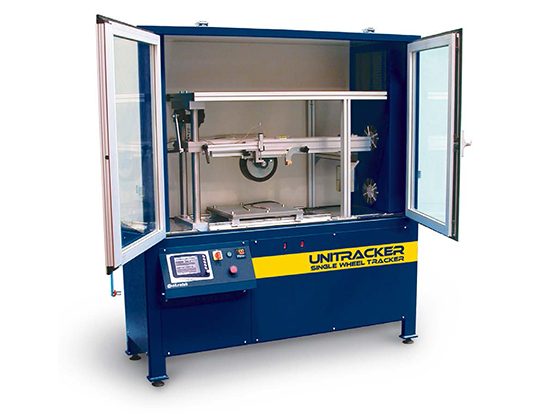

La machine se compose de : Une solide structure en aluminium refoulé supportant une enceinte thermique.
Une roue pneumatique passant de manière répétitive sur le dessus de l’éprouvette et appliquant des forces de 700 ou 520 N sur l’éprouvette.
Une table effectuant un mouvement de va-et-vient sur une course de 230 mm sur des paliers linéaires à une vitesse de 26.5 tr/min.

• Un capteur de déplacement pour la mesure de la déformation.
• Grandes portes à double vitrage pour permettre un accès facile et l’observation de l’essai.
• Logiciel d’acquisition des données géré par microprocesseur.
• Clavier multifonctions avec encodeur pour par amétrages rapides.
• Afficheur graphique 320×240 pixel.
• Port RS 232 pour connexion PC.
• Alimentation électrique : 230 Volts 50/60 Hz 1ph 2200 W.
• Dimensions mm (lxPxH) Simple: 1580 x 650 x 1790.
• Poids approx: Unique 400 kg
• PC inclus

• 02 Moules: L=400mm, l= 305mm, h = 100 mm.
• 02 Moules: L=400mm, l= 305mm, h = 50 mm.
• 02 Moules: L=500mm, l= 400mm, h = 180 mm.
• 01 dispositif de centrage pour moules 400 x 305 mm.
• 01 segment de roue acier pour moules 500 x 400 mm.
• 01 segment de roue acier pour moules 400 x 305 mm.
• 01 Chariot de levage de plaques.
• Divers autres accessoires nécessaires à la réalisation des essais d’ornièrage.
